如何看故障錄波圖
在我們日常生產中經常需要通過錄波圖來分析電力系統到底發生了什么樣的故障?保護裝置的動作行為是否正確?二次回路接線是否正確?CT、PT極性是否正確等等問題。
接下來就講一下分析錄波圖的基本方法:
1、當我們拿到一張錄波圖后,首先要通過前面所學的知識大致判斷系統發生了什么故障,故障持續了多長時間。
2、以某一相電壓或電流的過零點為相位基準,查看故障前電流電壓相位關系是否正確,是否為正相序?負荷角為多少度?
3、以故障相電壓或電流的過零點為相位基準,確定故障態各相電流電壓的相位關系。(注意選取相位基準時應躲開故障初始及故障結束部分,因為這兩個區間一是非周期分量較大,二是電壓電流夾角由負荷角轉換為線路阻抗角跳躍較大,容易造成錯誤分析)
4、繪制向量圖,進行分析。

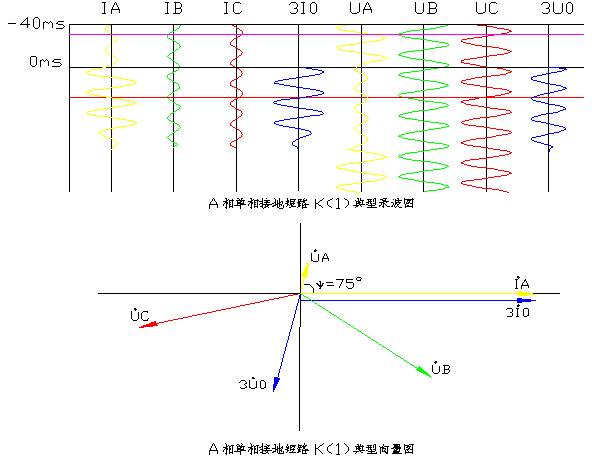

一、單相接地短路故障錄波圖分析
分析單相接地故障錄波圖要點:
1、一相電流增大,一相電壓降低;出現零序電流、零序電壓。
2、電流增大、電壓降低為同一相別。
3、零序電流相位與故障相電流同向,零序電壓與故障相電壓反向。
4、故障相電壓超前故障相電流約80度左右;零序電流超前零序電壓約110度左右。
當我們看到符合第1條的一張錄波圖時,基本上可以確定系統發生了單相接地短路故障;若符合第2條可以確定電壓、電流相別沒有接錯;符合第3條、第4條可以確定保護裝置、二次回路整體均沒有問題(不考慮電壓、電流同時接錯的問題,對于同時接錯的問題需要綜合考慮,比如說你可以收集同一系統上下級變電所的錄波圖,對于同一個系統故障各個變電所錄波圖反映的情況應該是相同的,那么與其他站反映的故障相別不同的變電站就需要進行現場測試)。若單相接地短路故障出現不符合上述條件情況,那么需要仔細分析,查找二次回路是否存在問題。
這里需要特別說明一下南瑞公司的900系列線路保護裝置,該系列保護在計算零序保護時加入了一個78度的補償阻抗,其錄波圖上反映的是零序電流超前零序電壓180度左右。
對于分析錄波圖,第4條是非常重要的,對于單相故障,故障相電壓超前故障相電流約80度左右;對于多相故障,則是故障相間電壓超前故障相間電流約80度左右;“80度左右”的概念實際上就是短路阻抗角,也即線路阻抗角。

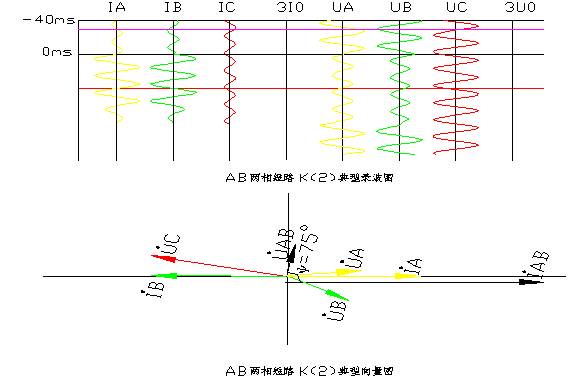

二、兩相短路故障錄波圖分析
分析兩相短路故障錄波圖要點:
1、兩相電流增大,兩相電壓降低;沒有零序電流、零序電壓。
2、電流增大、電壓降低為相同兩個相別。
3、兩個故障相電流基本反向。
4、故障相間電壓超前故障相間電流約80度左右。
若兩相短路故障出現不符合上述條件情況,那么需要仔細分析,查找二次回路是否存在問題。比如說有一條線路正常運行時負荷電流基本沒有,發生故障后保護拒動。

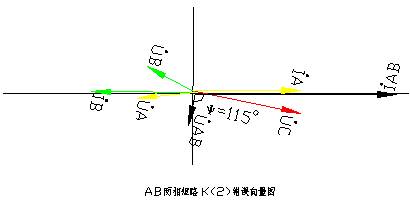

我們來分析一下由錄波圖繪制的向量圖。
對照要點分析錄波圖,前三條都滿足,但第四條不滿足,繪制出向量圖以后成了故障相間電壓滯后故障相間電流約110度左右。大家想一下,保護回路出了什么問題?通過分析可以看出保護的A相電流與B相電流接反了,但由于裝置正常運行時負荷電流基本為零,裝置不會報警。將A、B兩根電流線交換后,第四條變成滿足,證明保護裝置接線不再有問題。
所以再重申一遍:對于分析錄波圖,第4條是非常重要的,對于單相故障,故障相電壓超前故障相電流約80度左右;對于多相故障,則是故障相間電壓超前故障相間電流約80度左右;“80度左右”的概念實際上就是短路阻抗角,也即線路阻抗角。

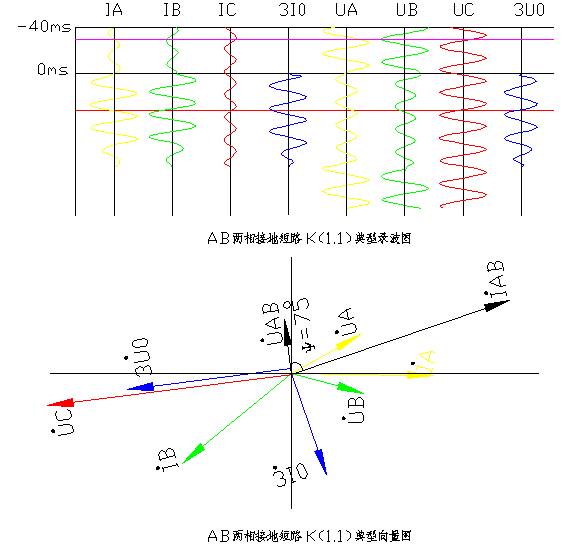

三、兩相接地短路故障錄波圖分析
分析兩相接地短路故障錄波圖要點:
1、兩相電流增大,兩相電壓降低;出現零序電流、零序電壓。
2、電流增大、電壓降低為相同兩個相別。
3、零序電流向量為位于故障兩相電流間。
4、故障相間電壓超前故障相間電流約80度左右;零序電流超前零序電壓約110度左右。
若兩相接地短路故障出現不符合上述條件情況,那么需要仔細分析,查找二次回路是否存在問題。

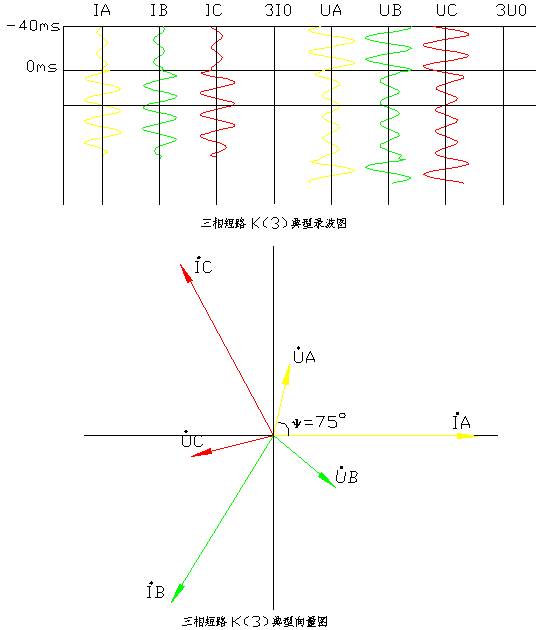

四、三相短路故障錄波圖分析
分析三相短路故障錄波圖要點:
1、三相電流增大,三相電壓降低;沒有零序電流、零序電壓。
2、故障相電壓超前故障相電流約80度左右;故障相間電壓超前故障相間電流同樣約80度左右。
若兩相接地短路故障出現不符合上述條件情況,那么需要仔細分析,查找二次回路是否存在問題。
五、Y/△-11變壓器低壓側兩相短路錄波圖分析
先以△側(低壓側)AB兩相短路為例,介紹一下Y/△-11變壓器△側(低壓側)發生兩相短路故障,Y側(高壓側)電流電壓的向量情況。

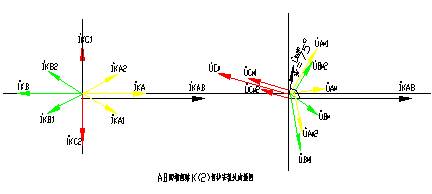

通過前面的分析我們知道低壓側AB兩相短路時,保護安裝處向量圖如下圖示:
我們知道Y/△-11的變壓器△側(低壓側)電壓、電流與Y側(高壓側)電流、電壓的關系如下:
FA△=FAY-FBY
FB△=FBY-FCY
FC△=FCY-FAY
由上面的向量圖可知,對于正序分量,FA△超前FAY30度;
對于負序分量,FA△滯后FAY30度。
通過這個關系我們就可以將△側(低壓側)各序分量轉換至Y側(高壓側),從而求取出高壓側的全電壓、全電流。

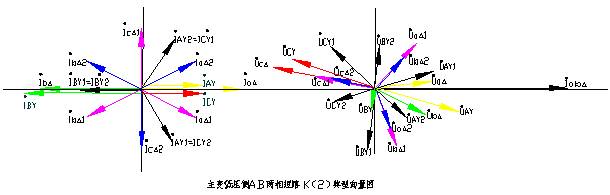

變壓器低壓側AB兩相短路時,高壓側保護安裝處向量圖如下圖示:
從向量圖我們可得到變壓器低壓側兩相短路時,高壓側全電壓、全電流得特點:
1、短路滯后相電流與其他兩相電流方向相反,且大小為其他兩相電流的2倍。
2、短路滯后相母線故障殘壓非常小,接近為零。
3、非故障相電壓與短路超前相電壓大小相等,方向相反。
那么在構成變壓器電壓閉鎖電流保護時,由于高壓側電壓閉鎖電流保護要作為低壓側電壓閉鎖電流保護的后備保護,可是從向量圖我們知道如果高壓側電壓閉鎖量采用三個接于線電壓的低電壓繼電器,將不能可靠的開放保護,造成拒動,實現不了對低壓側的后備作用。因此常采用負序繼電器加一個接于相間的低電壓繼電器構成復合電壓繼電器來實現閉鎖。從而提高保護的靈敏性。

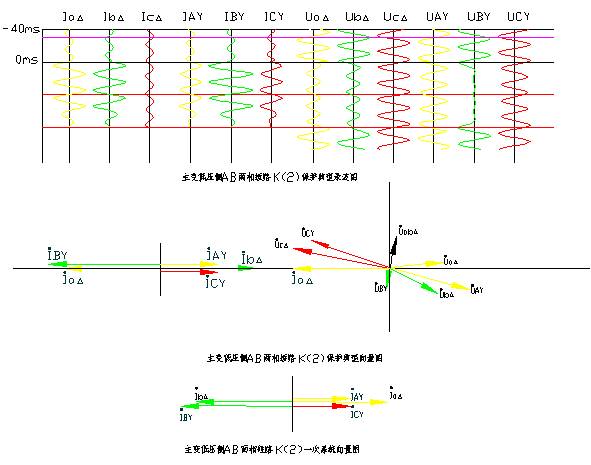

接下來我們看一張變壓器低壓側兩相短路時的錄波圖:
分析變壓器低壓側兩相短路故障錄波圖要點:
1、低壓側兩相電流增大,兩相電壓降低;沒有零序電流、零序電壓。
2、低壓側電流流增大、電壓降低為相同兩個相別。
3、低壓側兩個故障相電流基本反向。
4、高壓側短路滯后相電流與其他兩相電流方向相反,且大小為其他兩相電流的2倍左右。
5、高壓側短路滯后相母線故障殘壓非常小,接近為零。
6、高壓側非故障相電壓與短路超前相電壓大小相等,方向相反。
變壓器△側(低壓側)為小接地系統,單相接地時故障電流很小,因此一般不會出現△側(低壓側)突然有一相電流突然增大的可能,若出現這種情況則應仔細分析。
大家可能已注意到了,為什么低壓側故障相間電壓超前故障相間電流不是80度左右呢?難道是低壓側接線錯誤了嗎?其實這是因為錄波圖看到的是電壓、電流的二次值,而變壓器差動保護計算的是高、低壓側的差動電流,因此各側CT極性抽取時均以各側母線為極性抽取或均以變壓器為極性抽取。
對上圖來說,各側極性均以母線為極性抽取,所以低壓側電流反相180度。微機差動保護裝置采用全星型接線,相位、幅值補償由保護實現。正常運行時高壓側電流超前同名相低壓側電流150度。
