MP3000 A/B 繼電保護測試儀

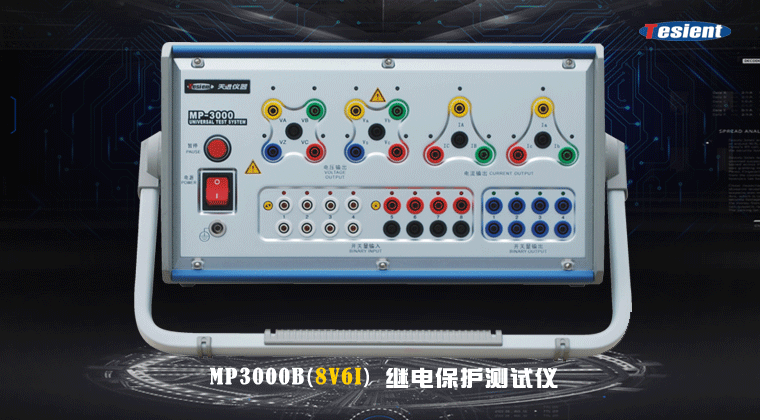

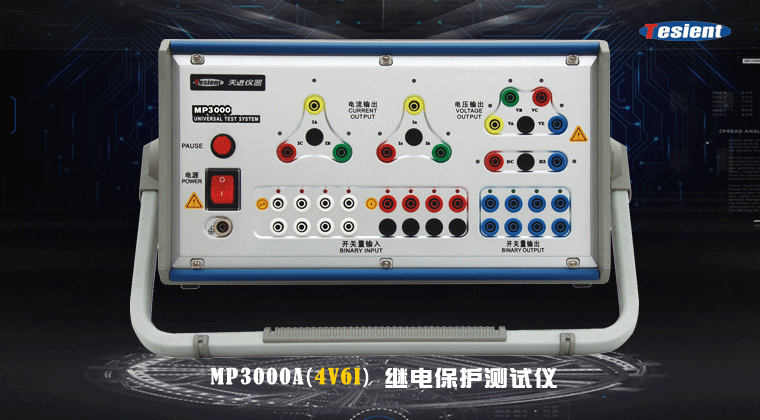

該款產品具備兩種型號A、B:MP3000A 具有6相電流輸出及4相電壓輸出；MP3000B 具有6相電流輸出及8相電壓輸出。
- 類型： 模擬測試儀
MP3000該款產品具備兩種型號。MP3000A 具有6相電流輸出及4相電壓輸出；MP3000B 具有6相電流輸出及8相電壓輸出。
| 產品特點：
1. 精度高：交流電流200mA以上能達到0.1%±0.1mA；交流電壓10V~125V能達到0.1%±1mV；
2. 冗余備份：兩級電流電壓源完全獨立，實現了三相測試系統的雙備份
3. 所有通道能夠同時輸出
4. 獨有的測試方案功能
5. 6路電流源實現變壓器兩側差動試驗
6. 8電壓繼電保護測試儀，真正地滿足電廠的快切裝置的測試要求
| 技術參數：
| 型號 | MP3000A | MP3000B | |
| 1.基本配置 | 交直流幅值范圍 | 4路電壓源+6路電流源+1路高阻+1路輔助直流源；8對開入+4對開出（可擴展） | 8路電壓源+6路電流源；8對開入+4對開出（可擴展） |
| 2.電流輸出 | 分辨率 | 6×（0···30）A | 6×（0···30）A |
| 0到0.3A:0.03mA | 0到0.3A:0.03mA | ||
| 0.3···3.0A:0.3mA | 0.3···3.0A:0.3mA | ||
| 3.0···30A:1.0mA | 3.0···30A:1.0mA | ||
| 3.電壓輸出 | 交流幅值范圍 | 4×（0···125）V | 8×（0···125）V |
| 直流幅值范圍 | 4×（-176···+176）V | 8×（-176···+176）V | |
| 最小分辨率 | 1mV; | 1mV; |
4. 交流電流電壓源相位控制：
A. 變化范圍：-360°～+360°
B.分辨率：0.05°
C.合閘角控制范圍：0°～+360°
5. 開入開出
A．開入
數量：8對
輸入特性：自動識別空接點和帶電位，10～250Vdc
分辨率：10uS
最大測量范圍：0.00001～99,999.999S
時間精度：≤0.1%
B．開出
數量：4對
類型：空接點
交直流開斷能力：0.5A，250V
6. 功能
A．測試方案；
B．任意測試、8V+6I任意測試；
C．常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；
D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離 定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；
E．變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）
F．發電機保護（差動、失磁、勵磁）
G．自動裝置（同期、備自投、快切）
H．暫態回放
I． 狀態序列
7. 其它
A．供電電壓范圍：110～250Vac
B．供電電壓頻率：45～65Hz
C．使用溫度：-5～+50℃
8.選配件
A．光數字保護測試模塊
B．內置GPS模塊
C．電量變送器校驗功能
D．電能表校驗功能
